电子产品装配与调试实训室建设方案

作者:汪云志 时间:2014-08-25 点击数:

一、需求论证

1、行业背景和社会需求

电子信息制造业是国民经济的战略性、基础性、先导性产业,是加快工业转型升级及国民经济和社会信息化建设的技术支撑与物质基础,是保障国防建设和国家信息安全的重要基石。“十二五”时期是我国坚持走新型工业化道路、加快转变经济发展方式、全面建设小康社会的关键时期,也是电子信息制造业调结构、转方式、增强产业核心竞争力、提升发展质量效益、由大变强的攻坚时期。国家工业和信息化部根据《国民经济和社会发展第十二个五年规划纲要》,按照《工业转型升级“十二五”规划》、《国民经济和社会发展信息化“十二五”规划》及《信息产业“十二五”发展规划》的总体部署和要求,编制了《电子信息制造业“十二五”发展规划》,明确指出“十二五”期间,我国规模以上电子信息制造业销售收入年均增速保持在10%左右,2015年超过10万亿元,形成5到8家销售收入过千亿元的大型骨干企业,努力培育销售收入过5000亿元的大企业。打造一批具有国际影响力、特色鲜明、配套合理的新型工业化产业示范基地和产业园区。

2012年,省委、省政府出台了《关于加快信息产业跨越发展的意见》(黔党发[2012]27号),各地州市也相应出台了相关政策,力争将信息产业打造为我省经济发展的重要支柱和战略主导产业。

贵州省电子信息产业已经形成了以贵阳市、遵义市、安顺市为主,黔南、黔东南等地共同发展的电子信息产业格局。进一步加快贵州信息产业的发展,是实现加速发展、加快转型、推动跨越的重要突破口,是促进信息化、工业化、城镇化、农业现代化“四化”同步的重要支撑。全省规模以上电子信息企业64家,从业人员2.6万。2012年信息产业实现规模总量450.9亿元,同比增长1.7%,占全省规模以上工业总产值的6.3%。其中电子信息制造业实现工业总产值146亿,同比增长20.7%。全省电子信息产业以主营业务收入不低于19%的速度保持发展。贵阳新天国家片式元件产业园、贵阳小河-孟关家用视听和电子仪器、设备及电子装备制造产业带、贵阳麦架-沙文电子信息材料和新能源电池产业基地、遵义汇川外高桥机电产业园、金沙县电子信息产业园、遵义桐梓楚米IT产业园、铜仁大兴科技工业园区、贵安新区电子信息产业园的相继建成使我省电子信息产业基地化、园区化集聚开始呈现加速态势。

全球最大的代工企业富士康第四代电子信息产业园落户贵安新区,初期用工缺口就达2万名以上,随着其他园区的相继建成,用工缺口将进一步增大。从未来的岗位需求趋势看,急需培养一大批面向电子产品生产、管理、服务第一线需要的、合格的初、中、高级技术技能型人才。

2、电子产品装配与调试实训室专业定位:电子类相关专业基础性实训室

实训室建成后可为中职的电子技术应用、电子电器应用与维修、电子与信息技术、通信技术、汽车电子技术、计算机及外设维修等专业;高职的应用电子技术、电子测量技术与仪器、电子仪器仪表与维修、电子信息工程技术、电子设备与运行管理、电子工艺与管理、无线电技术、电气自动化技术、通信技术等专业的实训、实习、技能培训提供良好的条件。

3、现有基础:

学校现有通用电工实验台,除了做电工实验外,同学们可通过该实验室学习电子元器件的认识与检测,但由于该实验室建设时间久,拥有的元器件多属实验性器件,测量检测设备欠缺,故无法开展电子产品装配与调试实训。

二、建设目标

国家中长期教育改革和发展规划纲要(2010-2020)明确提出:职业教育要以服务为宗旨,以就业为导向,推进教育教学改革。为了适应我校教育教学的改革,该实训室建成后是一个融“教、学、做”一体的实训室,建设原则是“基于工作过程”和“生产性实训”,最大程度地模拟生产现场和工程实际。电子产品组装与调试实训室旨在培养学生掌握电子元器件认识与检测、电子元器件装配、电子元器件焊接、电子产品调试与检测、电子产品维修的知识和技能,培养学生的实际动手操作能力。

该实训室不仅成为学生掌握基本专业技能的场所,还加强了现场模拟教学的组织与设计,提供一个与实际职业岗位相贴近的技能训练空间,让学生在有目标的实践训练前提下,通过一些设计性、探索性、开发性、工艺性和综合性等的模拟训练,使学生到达就业岗位后,不会对所处的环境,所遇到的工艺、技术、设备、生产组织管理等问题感到陌生,从而缩短了岗位适应期。同时培养并逐步使学生形成运用理论知识解决实际问题的专业技术应用能力,发现、分析和解决问题的方法能力,良好的工作品质和职业道德的个人能力以及与人协作、交往的社会能力,使之具备实践性强和有利于综合职业能力培养的特点。

加强与企业的联合与协作,及时把行业的新技术、新材料、新工艺反馈到实训当中,使实践教育能及时体现出经济的发展与技术的进步,同时开拓为社会提供职业技能鉴定、岗前培训、技能提升等多方面的社会服务功能,使之具备开放性特点。

三、建设思路

以对接产业、专业建设为切入点,强化职业教育办学特色;紧密联系企业,以行业企业实际岗位需求为依据,推进课程内容与职业标准的有效对接;校企双主体共建校内外实训基地,同时继续推进行动导向的课程改革,以实现教学过程与生产过程对接;推行双证书制度,拓宽学生成长途径,使学历证书与职业资格证书对接;根据技能型人才成长规律和人的全面发展需要,培养学生的专业知识技能与多种社会能力,通过职业教育培养学生的终身学习能力。

同时,实训室建设过程中要主动适应贵州电子产业发展需求,进一步明晰专业人才培养目标;紧贴电子产业发展与革新,优化专业课程设置;继续深化专业教学改革,更新课程体系和教学资源;强调学生整体素质的培养,改进教育教学过程;改造提升传统教学,加快信息技术应用;坚持以能力为核心,改革考核评价模式;推进产教合作对接,强化行业指导作用;紧密联系行业、企业和区域经济,推进校企深度合作。探索中等和高等职业教育衔接、贯通的人才培养通道及方案。增强技术研发及培训能力,提高社会服务功能;辐射带动专业群发展,实现相互促进、共同提高,发挥骨干和带动作用。

四、建设内容

1、文化建设

制度是要求大家共同遵守的办事规程或行动准则。实训室制度文化是要求全体师生共同认可并自觉遵守的行为准则,是学校办学经验的结晶和反映,它对规范实训教学秩序,完成人才培养目标起着保障作用。建全实训室管理制度,重要的岗位的职责、流程、标准上墙,组织相关的人员进行学习,使人人知制度,人人遵制度。突出安全制度的实施,在实训室中安装安全用电标示、禁止烟火标示等。帮助学生树立安全第一和以人为本的安全价值观,提高学生的安全素质和安全修养,加强学生的安全责任心和使命感

在实训室内的指定位置呈现电子产品装配与调试专业技术的技术文化,将实训过程中的关键项目、实训流程,用图片的形式呈现在实训室内。

2、硬件建设

实训室内设教学区,工作区,资料区,展示区等多功能区。可用于电子产品制作与调试的情景教学,电子技能训练教学。无线电调试工,无线电装接工和电子设备装接工等职业工种的初、中、高级职业技能鉴定。同时可提供给学生开展电子产品装配与调试竞赛活动,培养学生的创新思维,提高学生的实际动手能力,增强学生的综合竞争力。

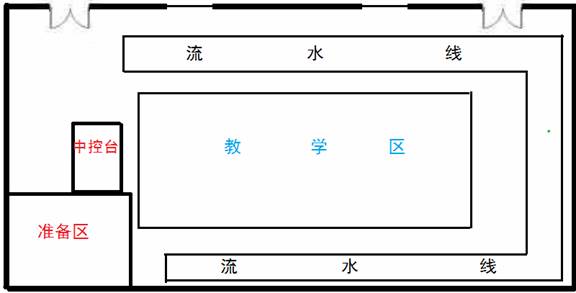

实训室布局平面图

五、预期效果

1、为现有的《电子技术基础与技能》及电子信息类专业课程提供“教学做”一体化场所。

2、可为学生开展职业技能培训、鉴定和电子竞赛提供场所

3、为社会、行业开展电子设备装接工、电工仪器仪表装配工、电工仪器仪表修理工、无线电调试工等职业工种的岗前培训,以及初、中、高级职业技能培训和鉴定。

4、可以联和电子CAD实训室、单片机实训室、PCB制版实训室实现电子产品从研发、设计、生产、调试到最终成型的全方位的生产过程,提高教师和学生的综合能力。

六、设备及资金预算

本着节约的理念,实训室的建设都参考了兄弟学校的经验,按照学校的专业需求,兼顾专业将来的发展,经过三番五次的讨论最终决定相应实训设备的配置,使其在教学上充分发挥优势,能够突出实训环节,满足“校企融合、工学一体、企业培训”的需求,使学生技能得到长足的培养。

电子产品装配与调试实训室设备一览表

序号

设备名称

单位

数量(暂定)

参考价

金额

备注(品牌)

1

电子装配与调试生产线

工位

60

1600

96000

科瑞特

2

方凳

60

0

0

科瑞特

3

数字毫伏表

30

980

29400

苏州同创

4

100M数字示波器

30

2200

66000

优利德

5

60M双时基模拟示波器

30

2100

63000

龙威

6

函数信号发生器

30

680

20400

优利德

7

频率计数器

30

390

11700

龙威

8

直流稳压电源

60

950

28500

优利德

9

高频信号发生器

5

4760

23800

南京新联

10

电烙铁(30W)

60

50

3000

科瑞特

11

烙铁插架

60

0

0

---------

12

半导体管特性图示仪

5

4800

24000

杨中光扬

13

数字万用表

60

360

21600

优利德

14

工具箱及配套工具

60

130

7800

15

投影仪

1

4800

4800

爱普生

16

吊架

1

50

50

索普

17

数字视频展示台

1

1800

1800

帝能

18

电动屏幕120

1

600

600

曼特威

19

中控系统

1

900

900

恒胜

20

教学扩音系统

1

1500

1500

佳比

21

教师工作台(钢制讲台)

1

1800

1800

齐畅

22

元件储存柜

3

1200

3600

科瑞特

合计:¥410250.00(肆拾壹万零贰佰伍拾元整)含税,含场地安装调试。

注:以上设备数量可根据场地实际建设需要进行更改。


附件一

序号

工艺

分类

设备名称型号

主要技术参数

设备图片

1

简易焊接

电烙铁

1.规格 AC 220V 20W

2.最高温度:400度

3.长度:200Mm

2

配件

工具箱及配套工具

斜口钳1把5"/127mm;尖嘴钳1把5"/127mm;剥线钳5"/127mm;吸锡器1把;尖头电烙铁1把30w;焊锡丝1卷(约100克);钢卷尺2m(长度) 1把;弯嘴镊子1只;尖嘴镊子1只;试电笔1只;松香1盒(约10g);十字起1.5*长120mm 1把;一字起1.5*120mm 1把。

3

制作实训工位

电子装配与调试生产线

1. 线体总宽约1.2米,每工位长度约0.8米,单边10工位,双边20工位,单条线体总长度8米;

2. 线体总高约1.9米,线体工作面高度750mm±20mm;

3. 在线体上方高约400mm处,设仪器搁板,宽约300mm;

4. 台面采用贴塑防火板制造(δ=16mm),台面敷设δ=1.8mm绿色防静电胶皮,四周采用专用铝型材包边,美观大方,经久耐用;

5. 机架用40×40mm国标方管制造,流水线顶部配备日光灯光源及灯罩;线体配防静电接地线;

6. 每工位配置:元器件盒一个、抽屉一个、A4透明工艺图板一块、多功能排插一个、多路波形发生器套件一套、工具箱一套(选配)、全钢质圆凳一张;

7. 外观处理:钣金件、机架采用静电喷塑处理;

8. ★每个工位仪器电源插座可由流水线网络控制系统集中控制,教师通过点击流水线网络管理软件各工位电源控制按钮,相应工位才能供电,学生才能进行用电操作;未点中的工位不供电源。教师机软件也可设置每条生产线所有工位集中供电。在教师机集中控制出现故障时,每个工位可通过钥匙开关进行手动供电。该集中控制系统可以节约用电量,同时非常适合于学生相关操作的考核;

9. ▲配套流水线网络管理软件具有国家计算机软件著作权登记证书等完全自主知识产权,可避免第三方知识产权纠纷及法律诉讼,并能提供长期软件免费升级服务。著作权的所有权为设备厂商所有,提供相关证书影印件,招标现场并提供证书原件及官方网站备查;

10. ▲设备生产厂商通过该类设备生产许可范围内的ISO9001国际质量体系认证和ISO14001国际环境体系认证,以保证设备本身及其制造过程的质量及环保性。

4

数显可调电源

UTP3705S

★1,Ⅰ、Ⅱ路可调输出电压 0~32V 输出电流 0~5A

3,负载效应 CV≤1X10-4 +2mV,CC≤20mA

4,稳压、稳流自动转换,采用电流限制保护方式。

★5,Ⅰ、Ⅱ路可主从跟踪,串连使用。恒流恒压

6, 输出全保护功能。

★7,指示方式:数显低功耗,长寿命。电流、电压不同颜色显示,便于读书区分。

5

数字万用表

UT70A

1999背光显示,交直流电压、电流测量。100UF电容、电阻、二\三极管、电感、温度、频率测量。全量程过载保护,

配置UT-L1表笔灯,方便黑暗处安全方便测量。

6

数字毫伏表

TC1911交流数字电压表

性能特点:测量电压范围广,频带宽,可同时测两个信号,同时指示,测量准确,具备输入端保护功能,带有IV交流输出,超量程报警,可靠性强,经久耐用,体积小。
技术参数:测量电压范围:100uv -400V
分档:40mv、400mv、4v、400v
测量电压频率范围:10Hz-2MHz
分辨率:10uV 精度:±0.5%读数±6个字 放大量输出:1V(监视)
输入阻抗:电阻:≥10MΩ 电容≤35PF
左右通道转换功能:可以根据需要定做
仪器外形尺寸:140×166×240mm
净重:2.5kg

7

100M数字示波器

UTD2102CEL

★100MHz宽带,1M储存深度,双通道,1G Sa/s实时采样率,等效/50GS/s,7寸超大宽屏64K色 TFT彩色液晶显示,12格水平显示,更方便观察突发信号和波形细节。

1.≥150000wfms/s波形捕获率

2.1Mpts存储深度

3.800X480分辨率,7寸宽屏LCD

4.独特的屏幕拷贝功能

5.边沿,脉宽,视频,斜率,交替触发功能

6.可自动测量32种波形参数

7.独特的波形录制和回放功能

8.支持即插即用USB存储设备,并可通过USB与计算机通信和远程控制

9.内置6位硬件频率计,能够根据需要对示波器进行编程,并按照预先设定好的程序进行测量,多种高级数据处理方式。通过在网站下载最新版本固件。通过U盘直接对示波器升级,时刻提升产品性能。独特的一键拷贝功能,对保存波形快捷方便。

★10.Digital oscillscope测控软件

11.可与UTG系列信号发生器无缝连接。

8

60M双时基模拟示波器

LW-5040

1、频宽:DC60MHz

2、高度灵敏:灵敏度为1mV/每格

3、CRT:6英寸大屏幕便于观察测量波形,屏幕中有红色刻度规划线便于测量测得的波形。

4、直流补偿:当输入波形是一个大幅度波形时, 它可以实行监测.

5、ALTMAG:同步观察X1或X10的扫描波形

6、ALT触发:两通道同时输入不同频率的波形时,用这个功能可稳定得到两个波形。

7、电视信号同步同能:设有TV同步分离线路稳定地接收TV信号

8、双通/双踪X-Y操作:当设定在X-Y位置时,可作x-y示波器,CH1为水平轴,CH2为垂直轴。

9、触发方式:自动、常态、电视场、电视行

10、垂直方式:交替、断续、相加

11、输入AC电压220v(110v可选)

9

频率计数器

UTG9002C

1)通道A

输入灵敏度: 10MHz量程: 10Hz-8MHz 20mVrms

8MHz-10MHz 30mVrms

100MHz量程: 10MHz-8MHz 20mVrms

80MHz-100MHz 30mVrms

衰减: ×1, ×20 固定

滤波: 低通, 100KHz、-3dB

阻抗: 约 1 MΩ (<35PF )

最大安全电压: 250V (DC+AC rms)(ATT置×20)

(2)B通道

输入灵敏度: 20mVrms

阻抗: 约50 Ω

最大安全电压: 3V

1、 时基

2、 时基频率: 10MHz

短期稳定度: ±3×10-9/s

长期稳定度: ±2×10-5/s

温度系数: ±1×10-5, 00C-400C

3、 线电压: 每改变± 10%, 时基频率变化± 1 x 10-7 correspond

4、 电源要求: AC220± 10% 50Hz

5、 启动时间: 20 minutes (<250C )

6、 温度: 工作温度 -50C-500C

存放和运输:-400C-600C

7、 湿度:工作: 10-90% RH

存放: 5-95% RH

10

函数信号发生器

UTG9002C

频率:0.1HZ-2MHZ

函数波形: 正弦波,方波,三角波,脉冲波,锯齿波等.

频率误差:≤±1%。

幅度(最大):25Vρ-ρ

功率≥3Wρ-ρ

衰减器:20dB+40dB

显示:幅度,频率

4位频率显示,3位幅度显示,长寿命LED显示

11

高频DDS合成标准信号发生器

EE1462

主要技术指标:

◆输出频率:正弦波

100kHz-150MHz(EE1462)

100kHz-250MHz(EE1462A)

100kHz-350MHz(EE1462B)

100kHz-450MHz(EE1462C)

◆频率分辨力:1Hz;

◆频率稳定度:±2.5ppm(秒稳、常温)

◆射频输出电平:-117dBm(0.3uVrms)~+13 dBm(1Vrms)(>250MHz时为+10dBm)

分辨力:0.1dB

电平平坦度:±1dB(大于250MHz时为±2dB)

衰减精度:±2dB (>-105dBm ,<200MHz时)

驻波比:<1.5

射频输出阻抗:50W标称值

◆频谱纯度

谐波:<-30dBc;杂波:<-40dBc

非谐波:<-40dBc 分谐波:<-40dBc

剩余调频:<100Hz

◆频率调制

调频

峰值频率偏移:0~100kHz

分辨力:100Hz

准确度:±5%设置值±50Hz

失真度:<5%(峰值频率偏移>10kHz,载频<250MHz时)

FSK调制:外部输入TTL电平调制信号。

步进扫频

扫频速率:10ms~1000ms,步进10ms。

频率分段:0.1MHz~75MHz;75MHz ~140MHz

140MHz~260MHz;260MHz~360MHz

360MHz ~450MHz

◆幅度调制

射频频率:³1.5MHz ﹙<1.5MHz不考核指标)

调幅深度: 0~100%

分辨力: 1% (调幅深度³10%)

0.1% ﹙调幅深度<10%﹚

准确度:±7%设置值±1.5%

失真度:<5%

剩余调幅<0.1%

◆脉冲调制(选用件)

上升/下降时间:<15ns

通断比:>55dB

调制信号:脉冲重复速率DC~10MHz 脉冲输入幅度 TTL电平

◆调制源

阻抗:600W(BNC)

内部调制源输出:

频率:1kHz和400Hz 幅度:1Vpk

外部调制源输入:0~1Vpk

◆多波形调制源(选件):

频率范围:1Hz~1MHz 分辨率:1Hz

相差调节范围:0~360度分辨率:0.1度

输出波形:正弦、方波、脉冲波、三角波、锯齿波

幅度: 100mVpp~6Vpp(高阻)

输出源阻抗:600W

◆频率计(选件):

频率测量范围:10Hz~1000MHz

输入电压范围:50mVrms~1Vrms (10Hz ~30MHz)

100mVrms~1Vrms(30MHz~1000MHz)

输入阻抗:500kΩ/30Pf(10Hz~30MHz)

50Ω(30MHz~1000MHz)

波形适应性:正弦波、方波

闸门时间: 1s 显示方式:七位

测量误差:±时基准确度×被测频率±触发误差±1末位数字;

◆立体声功能(选件)

立体声分离度::³50dB(400Hz—1kHz)

³35dB(100Hz—10kHz)³30dB(50Hz—15kHz)

立体声导频19kHz±2Hz

预设键 :FM调制 3.5 22.5 75k

◆微机功能

接口功能:RS232接口

IEEE488通用程控接口(选件)

存/取功能:提供8组寄存器作为前面板状态的存/取之用。

◆电源与功耗

电源电压:220V±10%;

电源频率:50Hz±5%;

功率:不大于35VA

主要特点:

◆采用4.3寸、TFT(16:9)、65536色高分辨率真彩液晶屏,全中文菜单,极佳的人性化人机交互界面,所有参数图形化显示;

◆采用小数分频数字锁相和全数字化调频技术;

◆准确的调制精度;

◆120dB程控衰减,实现微弱信号输出;

◆可选配:脉冲调制功能、GP-IB接口;

◆实现真正意义上的调频立体声输出;

◆高稳外频标输入端口,实现全频段高精度、高频率分辨力。

◆多波形调制源选件可提供丰富的调制波形

◆频率计选件可测量高达1000MHz的频率信号

12

投影仪

CB-X21

0.55寸3LCD液晶机;亮度3000流明;分辨率1024*768;对比度10000:1;HDMI接口;无PC演示(U盘直读功能);声影控3合1USB投影;水平(滑钮)/垂直30°校正;快速四角定位功能;标准模式5000小时、节能6000小时灯泡寿命;RS232接口;无线投影功能;音频输入/输出各*1;视频输入/输出各*1;关机扬声器(含5W扬声器);2.6公斤

13

吊架

1米

投影机专用、可伸缩

14

数字视频展示台

DN-630

高清:1/3英寸,320万像数/光学(数码)变焦16倍以上,总变焦倍数达到290倍;清晰度:900TV线以上/在展台未接通电源时,“COMPUTER IN”接口的信号可以直接输出到“COMPUTER OUT”接口双灯结构。 具备权威机构质量认证,无拖尾。LED长寿命臂灯/VGA一进两出,RS-232控制接口/一键自动调节聚焦、冻结、镜象、白平衡、文本图像切换等功能;也可以手动调节每一项参数,达到所希望的图像效果/采用外置12V超低压电源的供电/各种文本、透明胶片、幻灯片及各种实物均可投影。

15

电动幕布

4:3格式 使用面积 :2.4m*1.8m(宽高投射面积)

16

教室工作台

QC110C

外形尺寸:1100mm*700mm*1000mm(长*宽*高)/材质:选用优质冷轧钢板,钢板厚度1.2mm-1.5mm/仅采用一副滑轨既可以满足整个多媒体讲台的使用功能,有效显示范围15-20寸液晶显示器均可,上部台面采用外翻式开门设计,用于操作键盘和中控/工艺:表面经酸洗、、磷化、防腐防锈,颜色选用灰白色、全方位纸箱包装,气泡塑料内包装/结构:采用全钢制结构,分体式组装设计、棱角全部采用圆弧设计、开门方式采用左右门开启进行设备操作和维护,下体内部采用挂式隔板支架,层高可调节,预留台式电脑主机开关机活动窗,讲台底部设计固定孔、布线、开启方便快捷人性化,外形美观,工艺精湛,尺寸精密,结构紧凑,节省空间

17

教学扩音系统(含功放、音响、话筒一体)

X-535

2.4G数字无线音箱:

内置2.4G无线数字接收器;※ 2路话筒输入,一路CD/MD/电脑音频输入接口,一组录音输出;※独立高低音、麦克风音量、混响延时调节;※外接USB连接电脑无限扩展,对码距离可通过软件调整;输出功率:2*40w;※产品通过中国国家强制性3C认证;

2.4G数字无线话筒:

※采用笔形手机式话筒,带液晶(LCD)数显功能,能显示屏充电、欠压、发射信号、电池电量、音量大小等工作状态;有效室内距离≥30M,;※具远距离电子激光教鞭功能;同一个发射机能在不同的接收机使用;※带软件升级接口,外接USB连接电脑无限扩展;锂电供电环保节能,连续工作8小时以上。产品全面2年质量保证,终身提供售后服务!集成功放、音响、话筒功能一体教学机

18

中控系统

HS-360K

一键开机和一键关机(含电脑、投影机、投影幕等的开关都由中控一键控制),也可单独控制电动屏幕升降、投影机开关;具备系统键进行一键控制,按系统开键投影机、投影幕自动打开,按系统关键投影机、投影幕自动关闭,投影机电源自动延时保护;有分别控制设备的开关键,如电动幕升降控制、投影机开关控制;一键式切换数字展台、台式电脑、笔记本电脑的视频信号、投影机在关机后自动实现延时3分钟关闭电源确保设备安全使用、兼容笔记本电脑模块

19

集成

3+6高屏蔽VGA/话筒、音箱线/3芯电源线/相关辅材/培训费/安装

20

半导体管特性图示仪

4810A

集电极电流范围Collector current (IC) 20μA/div-1A/div分15档,误差不超过±3%

20μA/div-1A/div≤±3%,in 15 steps

二极管反向漏电 20μA/div-10μA /div分6档

20μA/div-1μA /div,误差不超过±10%

2μA/div-10μA/div误差不超过±3%

0.2μA/div-10μA/div in 6 steps

0.2μA/div-1μA/div≤±10%

2μA/div-10μA/div≤±3%

集电极电压范围 0.05V/div-50V/div分10档,误差不超过±3%

0.05V/div-50V/div≤±3%m, in 10 steps

基极电压范围 0.05V/div-50V/div分6档, 误差不超过±3%

阶梯电流范围 1μA/step 0.1A/级,分16档,误差不超过±5%

1μA/step 0.1A/step≤±5%,in 16 steps

阶梯电压范围 0.05V/step-2V/级,分6档,误差不超过±5%

0.05V/step-2V/step≤±5%,in 6 steps

外形尺寸及重量 341HX251WX510D (mm), 约13.5kg


★附件四到附件十一产品:为了确保实验测试仪器的质量和服务需提供厂家授权书,仪器中国驰名商标、军工质量产品证书、高新企业认证证书,以及产品印刷版彩色图片,以上文件需加盖公章。

七.保障措施

1.组织保障

电气自动化系实训中心建设工作组成员由学校领导、企业专家和学校专业教师组成:

组 长:武斌儒 冯其毅

副组长:汪小荣(常务)

成 员:刘忠翔 饶应明 迟 杏 汪云志 罗 纯

张 越 王 星 金培英 郭秋磊 胡培全

陈 华 陈一凡 杨万琼 张 露 许其丁

电子产品装配与调试实训室建设项目人员:汪云志 杨万琼

负责人:汪云志

参与人:杨万琼

2.制度保障

实训室设备采购将严格按照学校采购与招投标管理办法进行。所有招投标活动由学校采购与招标监督领导小组进行监督检查。在采购活动中,建设负责人及相关人员与供应商(指提供货物、工程和服务的法人、其他组织、或者自然人)有利害关系的,必须回避。供应商认为建设负责人及相关人员与其它供应商有利害关系的,可以申请其回避。

3.资金保障

电子产品装配与调试实训室建设资金为肆拾壹万零贰佰伍拾元,由学校筹措。
